关于启动的疑问(有意思的技术讨论，对飞机系统感兴趣的乱入)

rois · 发表于 2009-12-10 12:04:44

我怎么记得只有F16上是JFS, F15/18和A10上都是APU啊....
JFS是靠两个3000psi的储气瓶(JFS/Brake Accumulator)提供启动动力的~ 不是电~ 等motor启动之后自动充回原压力供下次使用~
可能APU是用的电吧~

Mutha · 发表于 2009-12-10 12:30:54

原帖由 rois 于 2009-12-10 12:04 发表
我怎么记得只有F16上是JFS, F15/18和A10上都是APU啊....
JFS是靠两个3000psi的储气瓶(JFS/Brake Accumulator)提供启动动力的~ 不是电~ 等motor启动之后自动充回原压力供下次使用~
可能APU是用的电吧~

恩，这个问题我也发现了~

前面把这东西一概而论是错的，得单独讨论。

P.S.15上是JFS的~

[ 本帖最后由 Mutha 于 2009-12-10 14:41 编辑 ]

qiduzhilei · 发表于 2009-12-10 13:23:31

呵呵！应该说这是一个严重的跑题技术贴。。。。。。看看LZ的问题和后面的回复及讨论。。。完全不一样。。

qiduzhilei · 发表于 2009-12-10 13:24:30

还有昨天论坛又不行了，所以看到204说包子麻花航。。。。额，这是哪个航？？？

Mutha · 发表于 2009-12-10 13:32:19

原帖由 qiduzhilei 于 2009-12-10 13:24 发表
还有昨天论坛又不行了，所以看到204说包子麻花航。。。。额，这是哪个航？？？

当然是天津航……简称津航……约等于津巴布韦航……

qiduzhilei · 发表于 2009-12-10 13:36:11

有145的不止它一个，而且它不是最早的，川航145机队才是最早的呢而且那是巴西原装货

Mutha · 发表于 2009-12-10 13:39:10

看看Turkey的~
没有APU，没有JFS，启动必须靠地面气源……无语~
肉肉发个Viper的吧~

Mutha · 发表于 2009-12-10 13:40:10

原帖由 qiduzhilei 于 2009-12-10 13:36 发表
有145的不止它一个，而且它不是最早的，川航145机队才是最早的呢而且那是巴西原装货

其实还有武航涂装的145……

Mutha · 发表于 2009-12-10 13:45:26

突然发现饺子改名肥皂了……

qiduzhilei · 发表于 2009-12-10 14:10:18

原帖由 Mutha 于 2009-12-10 13:45 发表
突然发现饺子改名肥皂了……

而且那个麦克塔维许的头像确实很搞笑，我很想知道他在哪里搞到的，给介绍一下嘛！！咱也去搞个GHOST的头像。。看来咱们这里COD6的拥趸也不少！！！

rois · 发表于 2009-12-10 14:35:22

Mutha · 发表于 2009-12-10 15:00:07

这么看~
至少Viper上JFS是通过机械连接（而非引气）驱动主发启动的。也就是说Viper的主发上是肯定没有空气涡轮起动机这个东西了。

其他的机型还得再找图才能确定……

这儿有鬼2兄整理的F-15的图，但是判断不出工作方式。
http://www.afwing.com/intro/f15/detail/f-15%20detail-14.htm

aceforever · 发表于 2009-12-10 15:02:39

aceforever · 发表于 2009-12-10 15:04:46

天天算方程的很少有人知道，那个“起动机”到底是什么

qiduzhilei · 发表于 2009-12-10 15:31:42

原帖由 aceforever 于 2009-12-10 15:04 发表
天天算方程的很少有人知道，那个“起动机”到底是什么

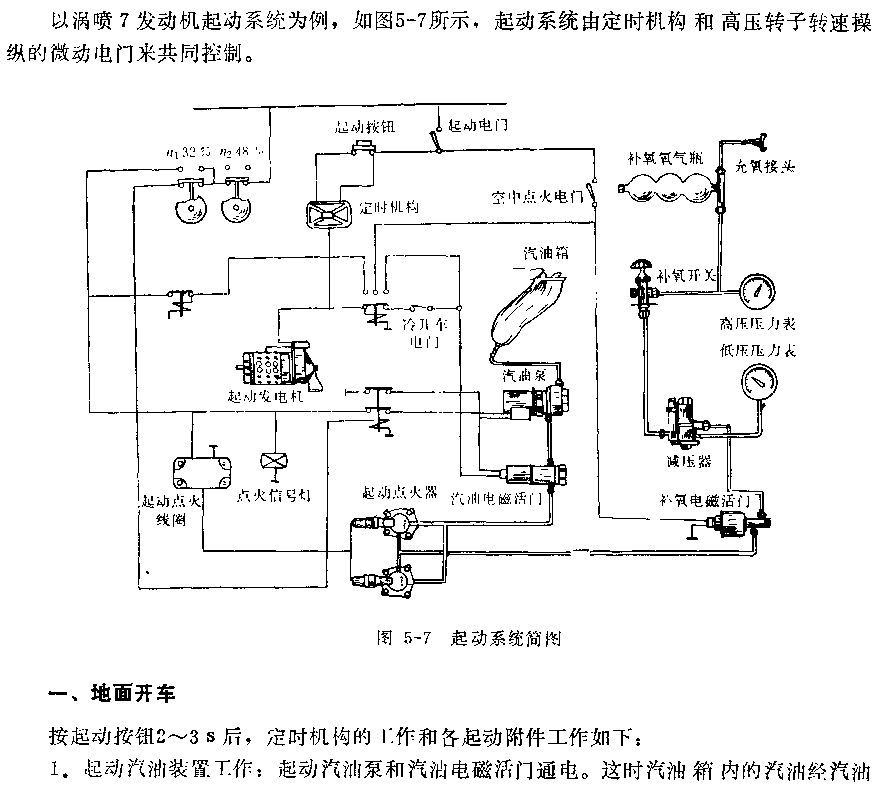

你给的涡喷7 的图不是很清楚吗？？启动机就是那个启动发电机，启动时它带动发动机转达到启动转速再点火供油即可，启动成功后这东西就变成发电机给全机供电了，军机的发动机这样做是为了减少不必要的系统重量，民航则是一个类似蜗牛的空气启动机（737的哦，和生炉子的电动鼓风机颇为想象，但777、320、738啥的启动机就看不出来像蜗牛了），压缩空气冲进去后对其涡轮做功，由其带动附件齿轮箱，继而带动高压转子（最高压级转子，双转子带N2三转子的带N3）高压转子转了产生的压缩空气就带动中压或低压转子旋转，到启动转速后点火供油即可，启动过程中一达到某个转速（就是发动机能够可以产生自发旋转的转速）这个启动机就被脱开（以防超转损坏），以后就变成一个“多余”的附件了。直至下次启动
