X52 Z轴电位器拆卸问题~~~~

firefox_st · 发表于 2009-10-22 22:50:39

里面不是胶，是润滑硅脂..... Z轴的弹簧在里面

所以说看图看不出什么来。我已经在程伟的论坛上发帖子了，看他们肯不肯教吧~~~

RCtech · 发表于 2009-10-22 22:53:47

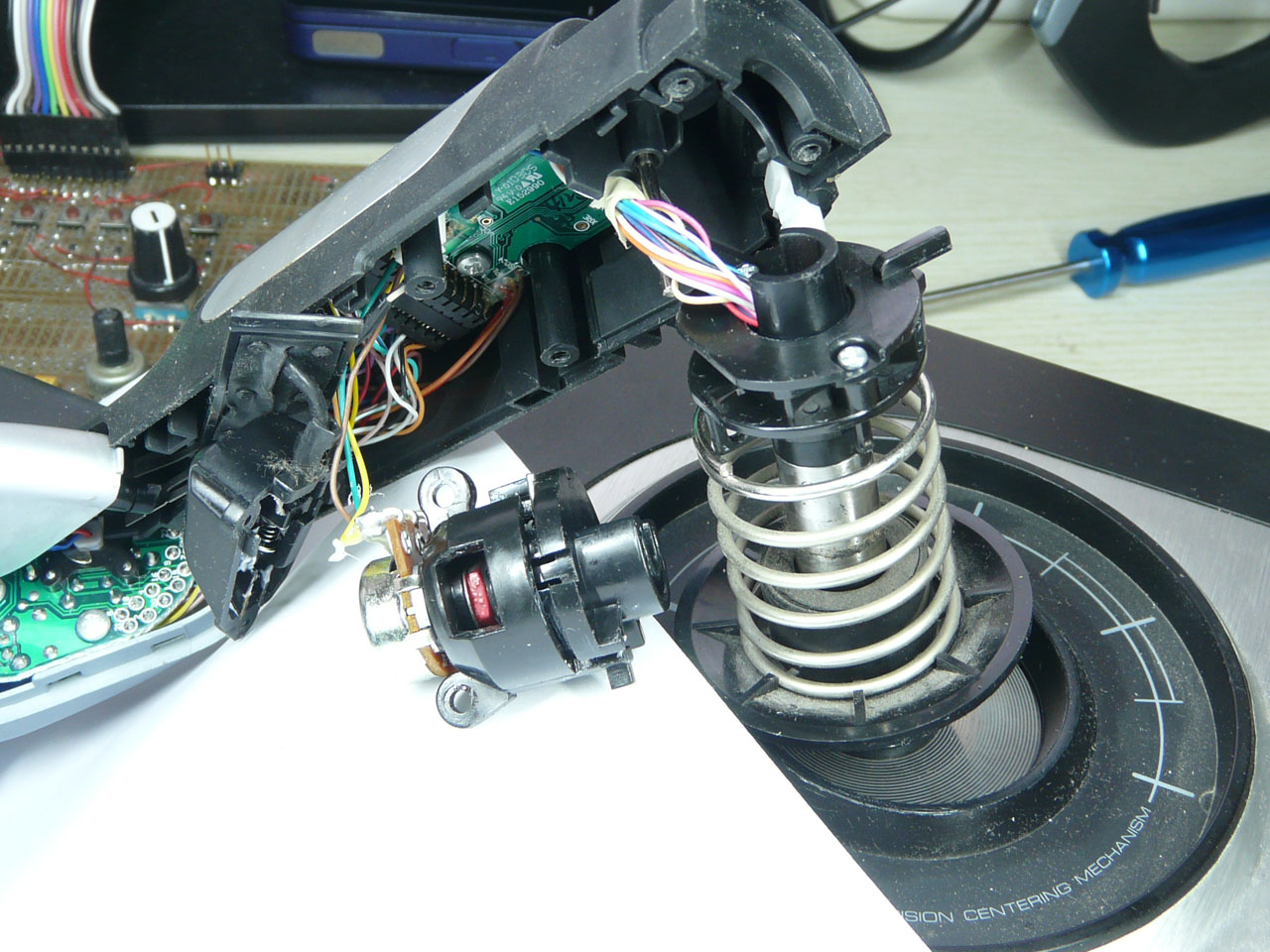

袄，我也拆开了。

RCtech · 发表于 2009-10-22 23:00:50

一边一个，小心按下，分离两个碟片。

RCtech · 发表于 2009-10-22 23:21:00

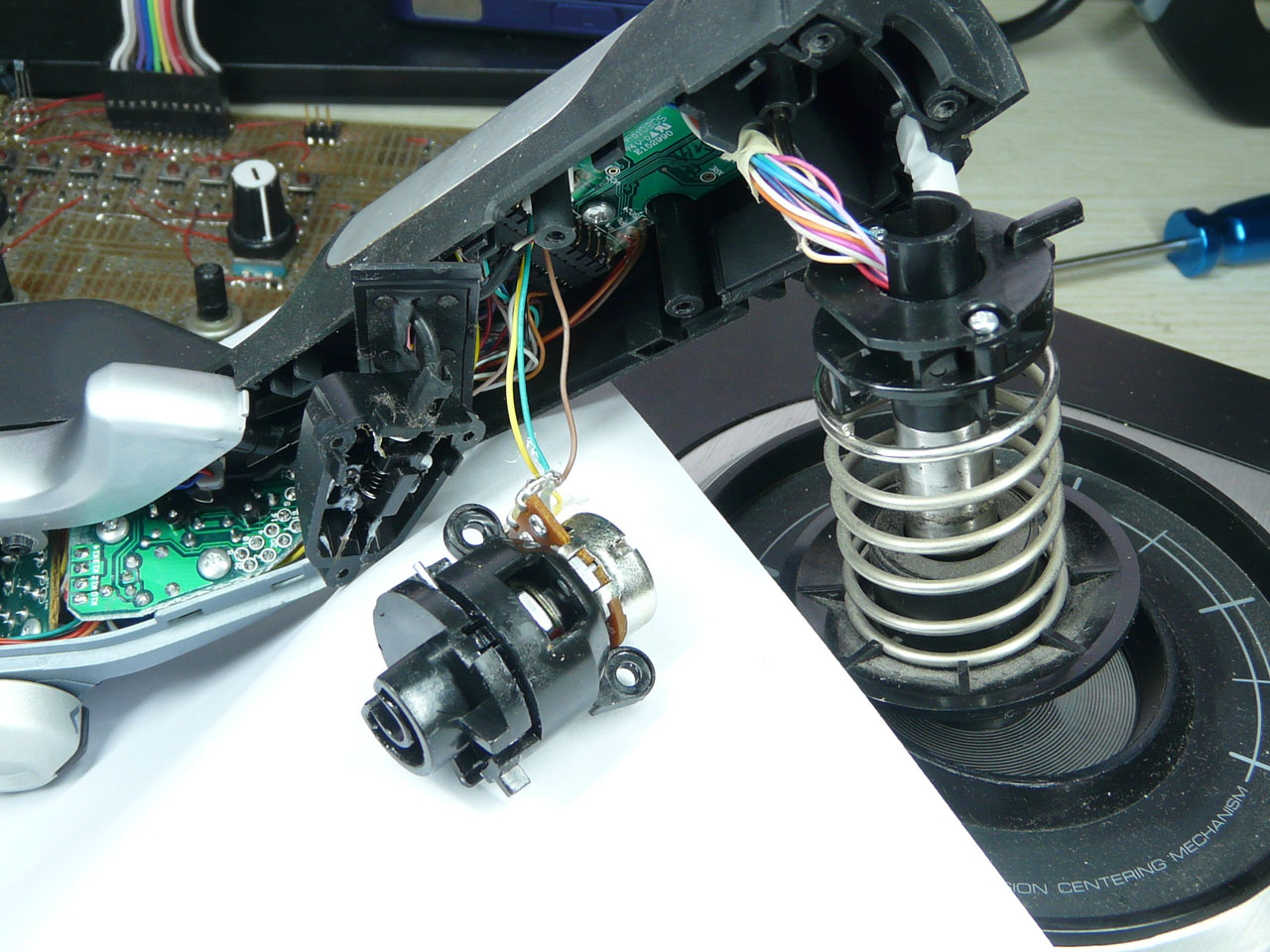

这个姑且叫它Z轴总成，下半部通过C形套插接在底杆上，上层通过螺丝固定到手柄上。两层靠总成舱内的弹簧弹力回中。拆开之后，如果那个硬弹簧不小心崩出来可能比较难对付。

拆的时候先解决一边的卡子，对准位置，用一个刀片伸进定子和转子碟片中间的缝隙里，用一字螺丝刀小心按下卡子，轻轻用刀片翘开定子和转子间的缝隙，把卡子挡在舱内不再弹出。

然后到另一边如法炮制。两边的卡子都被限位置后，拉开定子和转子碟片，Z轴总成就分解了。

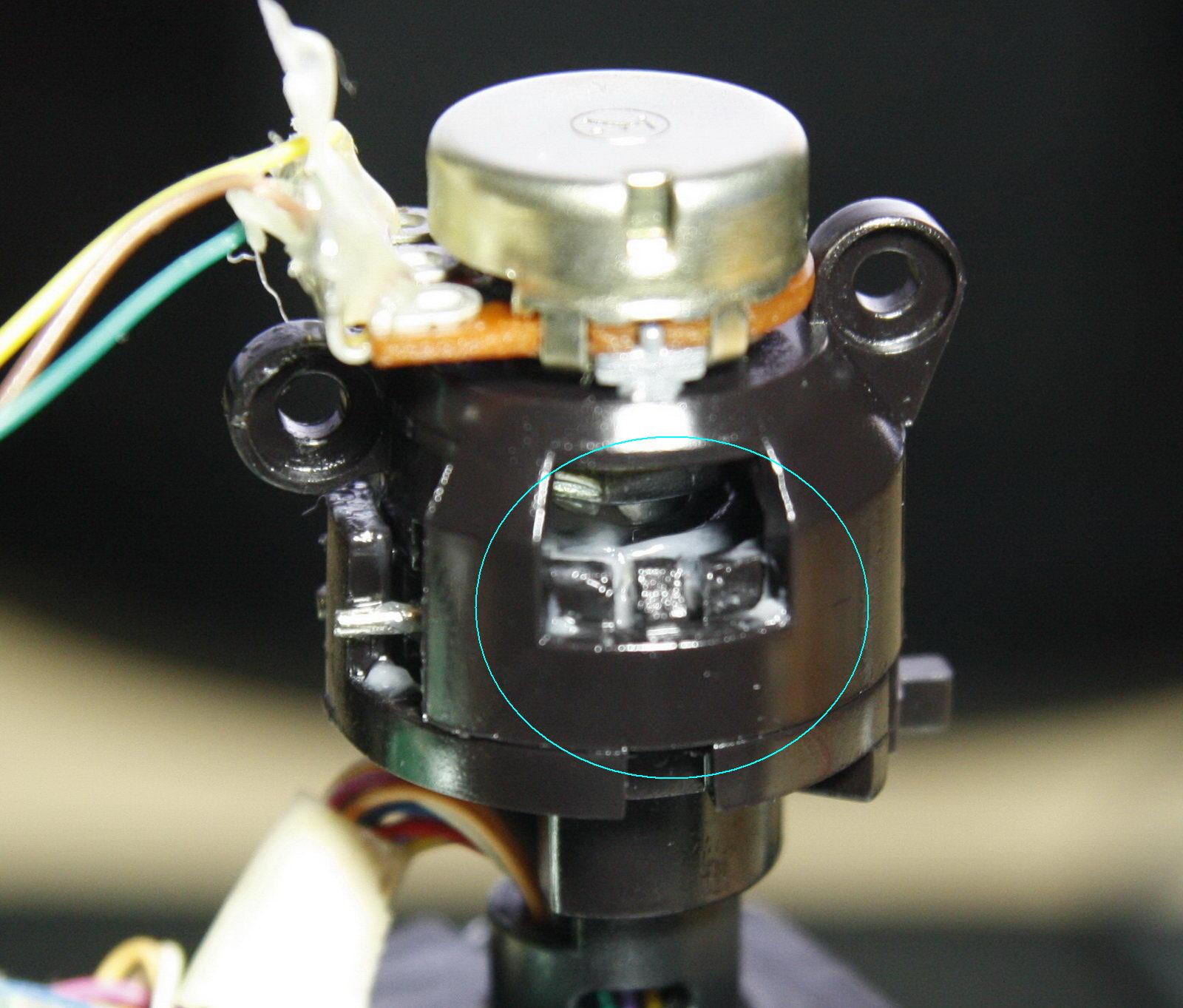

从侧面窗口看进去，可见电位器的螺母是点了防松胶的。从电位器主体没有被遮盖的部分看过去，电位器是50K的。

rockpine3153 · 发表于 2009-10-23 00:03:11

楼上果然强

alpha_CHN · 发表于 2009-10-23 00:34:44

90 NB!

RCtech · 发表于 2009-10-23 01:23:19

坐等LS吃驴肉火烧……

[ 本帖最后由 RCtech 于 2009-10-23 01:25 编辑 ]

firefox_st · 发表于 2009-10-23 08:19:40

靠，1090你太伟大了，感谢~~！！

话说那两个卡子我压下去过，但是外面没掰动就不敢使劲了，看来还是胆小~~~~

subtor · 发表于 2009-10-23 10:54:09

52的rudder-z轴在右手，怎么控制的？和x45的左手不一样嘛。

RCtech · 发表于 2009-10-23 11:07:45

莫非胆子和我大学上的专业有关？

whoknows_why · 发表于 2009-10-23 13:13:12

　　LS念的考古么？……

cohead · 发表于 2009-10-23 13:15:07

橘子才是吧？

RCtech · 发表于 2009-10-23 13:20:26

那倒不至于，念考古的胆子一般是直逼中南海的。

firefox_st · 发表于 2009-10-23 13:49:22

搞定，Z轴完好如初~~~只是把电位器拆开清理了一下，多转了几圈而已~~~

没更换电位器，找到的两个都不合适。

多谢楼上几位帮忙，特别是1090，胆大心细~~~！！！

RCtech · 发表于 2009-10-23 13:57:30

要不上几张内构裸照？
