楼主: F风

[提问] 画圈的有问题

[复制链接]
 楼主| 发表于 2010-5-17 15:45:57 | 显示全部楼层
原帖由 Phantom_II 于 2010-5-17 15:36 发表
从图看来是没影响了

那这个位置的图我继续搜搜,再看看
发表于 2010-5-17 19:42:11 | 显示全部楼层

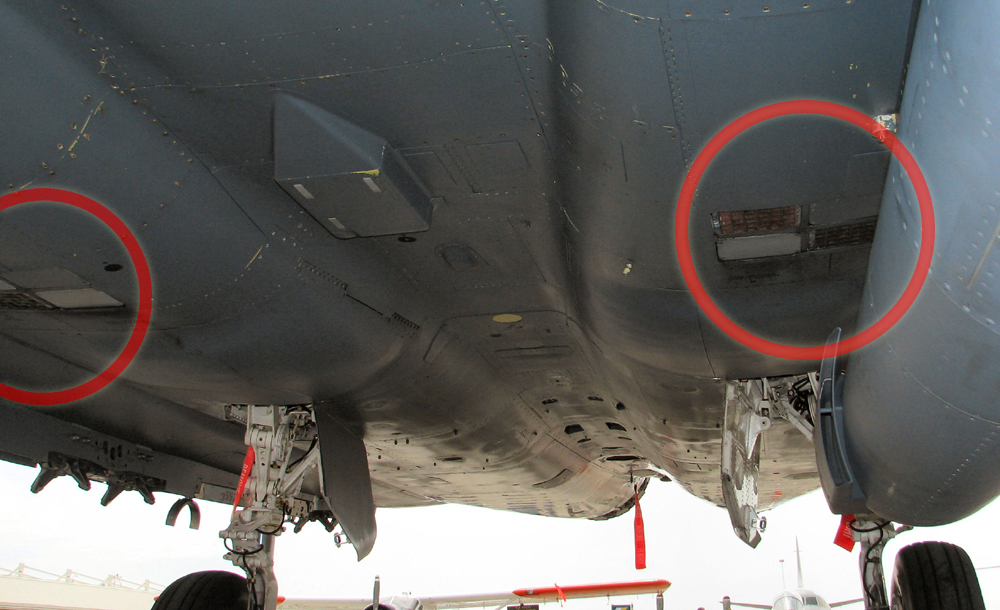

15E 仍然是8组CMD

左进气道下的TGP不管是挂 Litening 还是 Sniper,都对左进气道下的CMD有遮挡

但图片证明不影响使用



[ 本帖最后由 Phantom_II 于 2010-5-17 19:46 编辑 ]
发表于 2010-5-17 19:59:48 | 显示全部楼层
只有以色列的 F-15I 很BT

除了那8组CMD外,在每侧尾撑下部还各有两组CMD,等于说 15I 总共有12组CMD

肯定是按以色列要求新增的,我太阳!

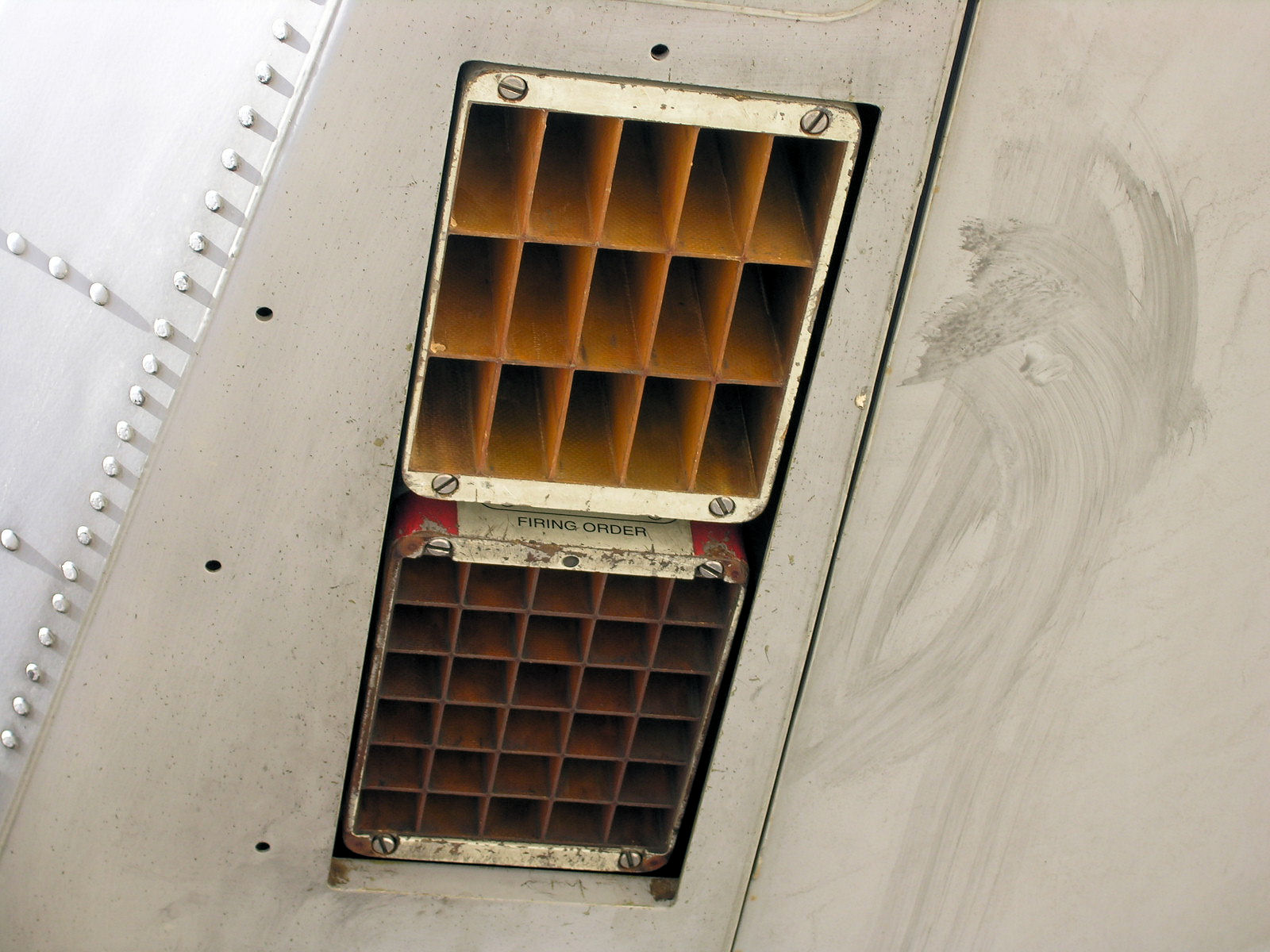

由于 Chaff 的所占“格子”比 Flare 大1倍,而且每个组的CMD只能是要么全是Flare 或 要么全是Chaff

所以虽然每组CMD体积一样,但1个组的Chaff 的数量要比1个组的Flare少1倍,Chaff 15枚,Flare 30枚

之所以每组的CMD只能是要么全是Flare或全是Chaff、而且每组CMD体积一样,其实是零部件通用化要求造成的

不信的话可以看下16和18的CMD,每组也和15一样,要么15个“格子”要么30个

而且以“组”为单位也相当方便使用后的再填装 或 根据任务特性灵活分配Chaff和Flare的数量





[ 本帖最后由 Phantom_II 于 2010-5-17 20:03 编辑 ]

评分

1

查看全部评分

发表于 2010-5-18 09:56:56 | 显示全部楼层
鬼二V5。。。。。。
话说以色列那样搞是因为以前中东战争时觉得不够用还是怎么地?
发表于 2010-5-18 09:59:42 | 显示全部楼层
应该是吧,我也是昨天才发现 15I 的CMD这么BT .............
发表于 2010-5-18 12:44:28 | 显示全部楼层
老大,F-15空空和空地型飞机能一样吗
发表于 2010-5-18 14:32:23 | 显示全部楼层
那我倒要问问了,为什么不能一样?

CMD这样的东西,更是空空型还是空地型有关系吗?

事实也证明,15E 和空优型一样是8组CMD

[ 本帖最后由 Phantom_II 于 2010-5-18 14:34 编辑 ]
发表于 2010-5-18 14:36:23 | 显示全部楼层
额,仔细看1楼3图的尾撑下部,15SG 和15I 一样加了2组CMD .......... 总共也是12组

我开始怀疑棒子的15K是不是也是12组了............

[ 本帖最后由 Phantom_II 于 2010-5-18 14:58 编辑 ]
发表于 2010-5-18 15:44:31 | 显示全部楼层
其实我个人觉得对地机更应该多带点干扰。。。。。。因为我觉得好象有时地面上的威胁比空中的更难发现啊。。。。。
发表于 2010-5-18 15:57:22 | 显示全部楼层
话是没错,但想想16吧,它也对地,而且是AF的最主要的对地力量,它才两组CMD ...... 30枚 Flare + 15枚 Chaff

12组CMD的话如果安6组Flare+6组Chaff分配,那就是180枚 Flare + 90枚 Chaff

会不会太多了啊 ......... 真浪费
发表于 2010-5-18 18:13:09 | 显示全部楼层
16C开始有4组CMD了~ 左边三组右边一组, 配料可以根据任务mix and match~
对地专业户16CG还常常携带装有CMD的挂架, 具体数目不知....
发表于 2010-5-18 18:43:08 | 显示全部楼层
怎么个MIX法呢?是4这组随便分配几组Flare和几组Chaff的MIX吧?

CMD挂架?就是说还存在CMD Pod ?看来需要去找点图了,从没见过

“组”的概念




[ 本帖最后由 Phantom_II 于 2010-5-18 18:46 编辑 ]
发表于 2010-5-18 18:46:31 | 显示全部楼层
原帖由 Phantom_II 于 2010-5-18 18:43 发表
怎么个MIX法呢?是4这组随便分配几组Flare和几组Chaff的MIX吧?

CMD挂架?就是说还存在CMD Pod ?看来需要去找点图了,从没见过


恩, 一个盒子里面还是只能装一种~
CMD挂架就是一个挂架的后方带有CMD的~ 我好像也没有存过图, 虽然以前是见过~
F16CJ还一直用后面带有ALE-50拖曳诱饵的挂架哈哈..
发表于 2010-5-18 18:48:05 | 显示全部楼层
哦,明白了,好像见过,去仔细翻翻库存
发表于 2010-5-18 19:14:25 | 显示全部楼层

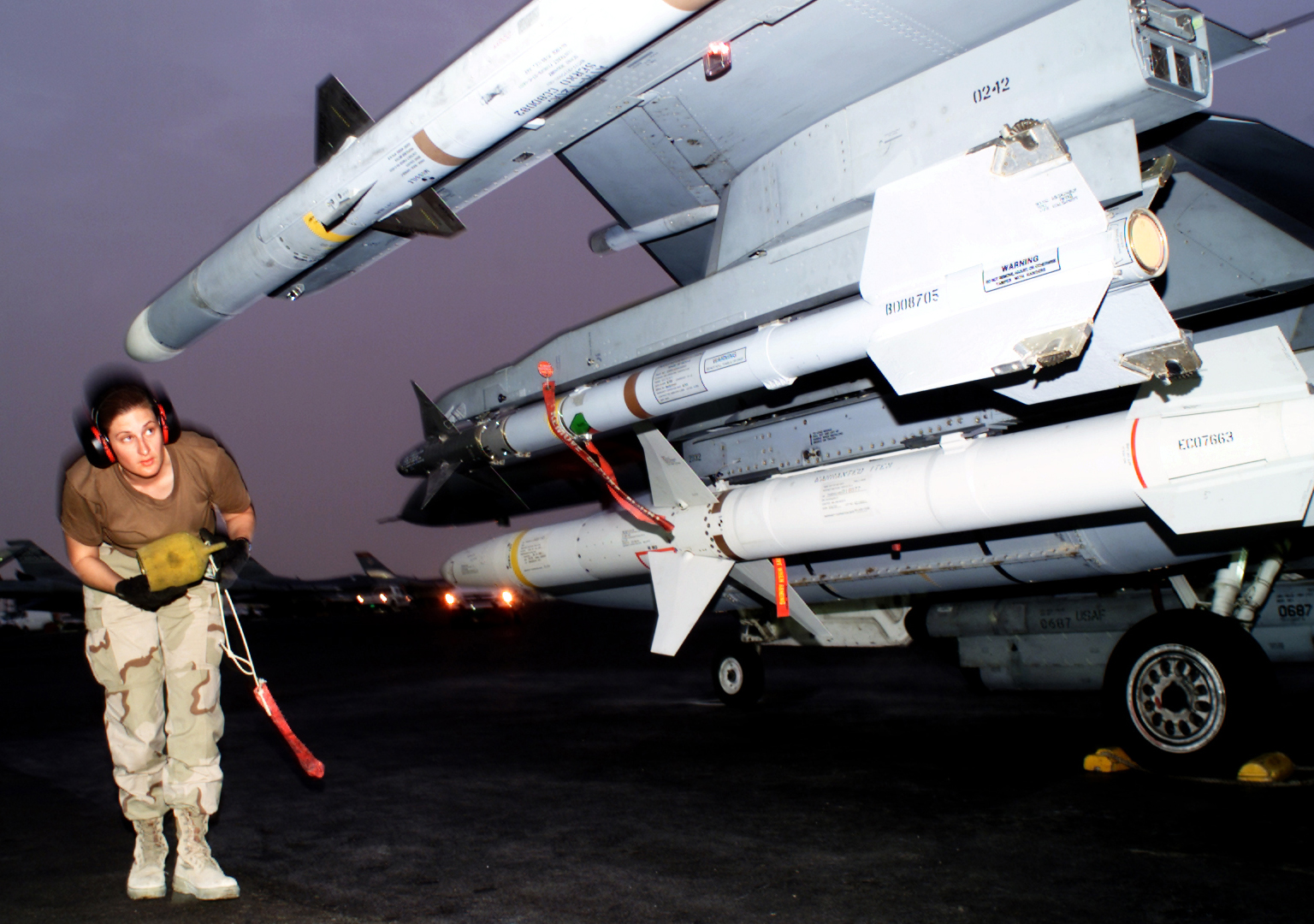

是这种么?尾部看起来一点也不像啊 ......







标准型也能挂9X,那上面那种干嘛搞得那么粗?

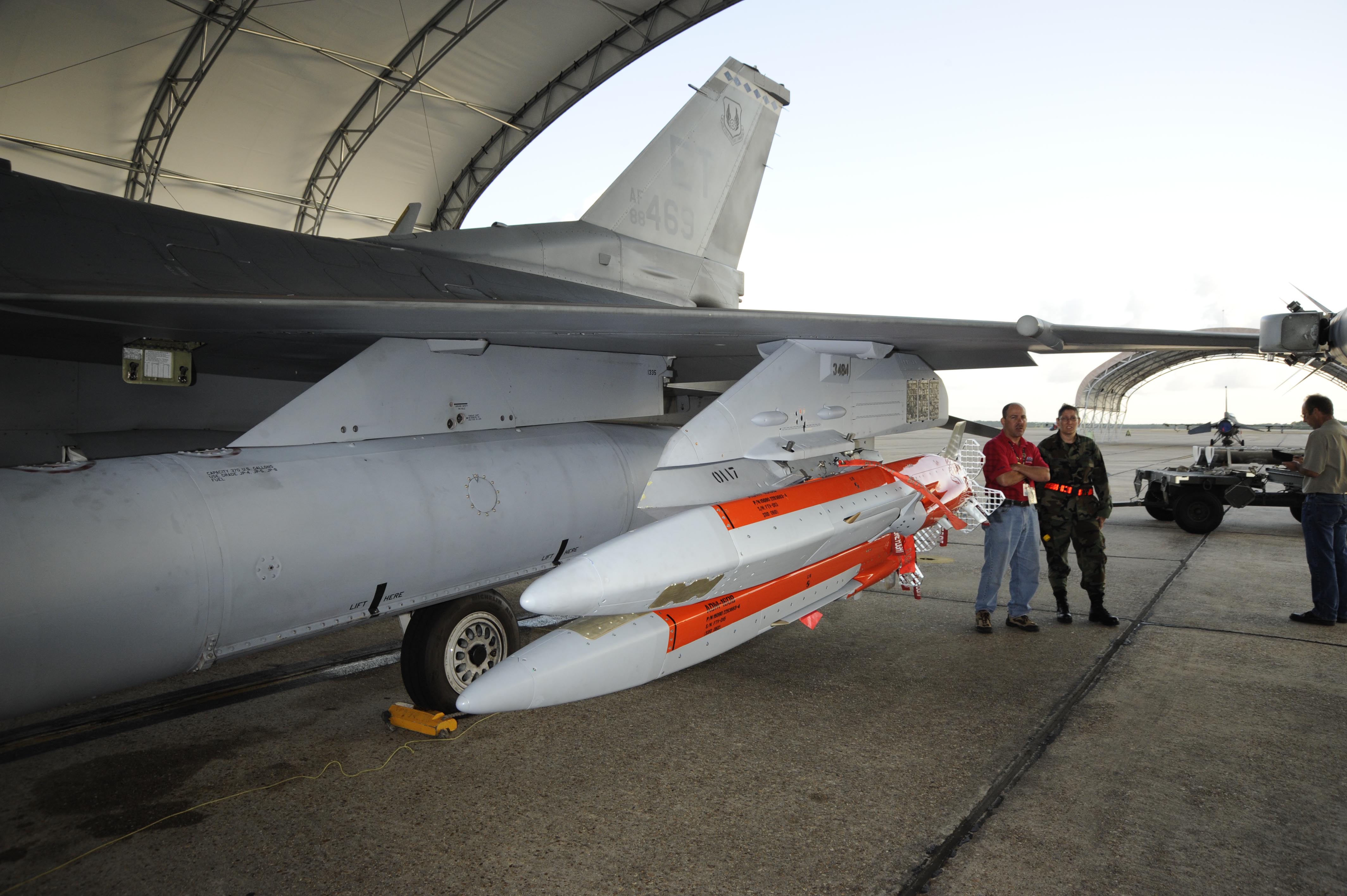

才翻到图,好像这才是你说的那种.......


[ 本帖最后由 Phantom_II 于 2010-5-18 19:17 编辑 ]
