WTF……用X52的注意了

Akar · 发表于 2008-11-23 14:23:04

不知道楼主的方法能否改善这种抖动？

jsxzlifeng · 发表于 2008-12-19 22:17:45

我的右手杆就是这样的问题
老是自己复位右手杆上的每一个按键都能用，就是老自动复位我看好像楼主说的电路板地方地方的电容被焊接过。不知道是不是这样。
楼主有QQ 吗想加你详谈。
看能不能把我的右手杆修好呵呵
我的QQ 43198016

快点 · 发表于 2008-12-20 20:44:33

纯顶，楼主搞定了发个详细的改造说明
还没买X52，先被硕泰克不负责任的设计吓到！

jsxzlifeng · 发表于 2009-2-11 08:36:11

晕呀跑了趟电子城，楼主说的6.3V/330μF钽电容买不到
晕死呀

木子人又 · 发表于 2009-2-11 23:10:10

有空间的话就直接上电解的钽电容的确不好买
另外ic的脚上都并上0.1uF的CBB电容一样ok啦

jsxzlifeng · 发表于 2009-2-21 21:19:00

唉呀，今天到电脑城找修电脑的朋友帮忙找钽电容，又是一场空呀。
郁闷为什么找不到呢 300UF钽电容上面是怎么标的呀，请楼主明示。
最好给来个钽电容特写。
呵呵

RCtech · 发表于 2009-2-22 23:28:14

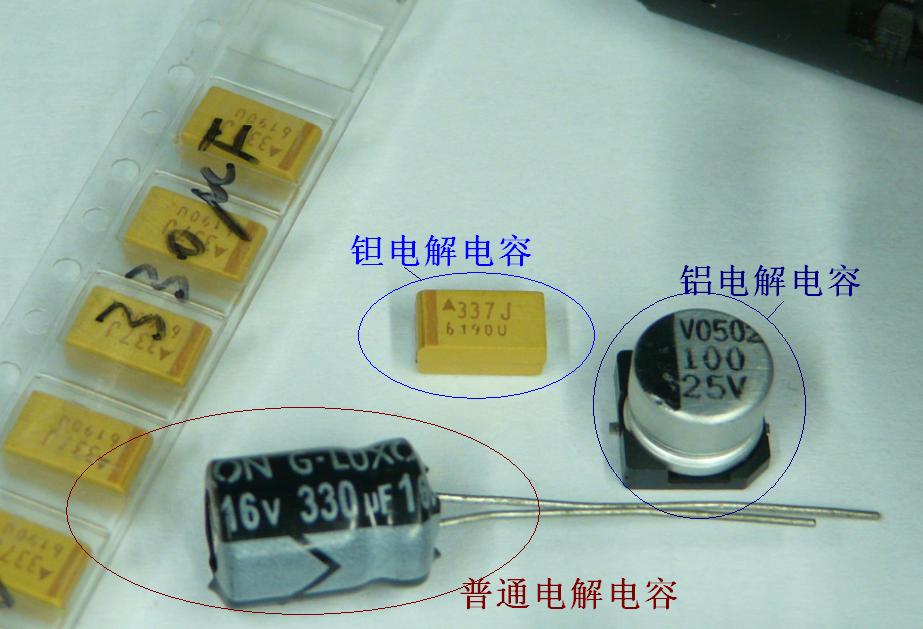

特写：

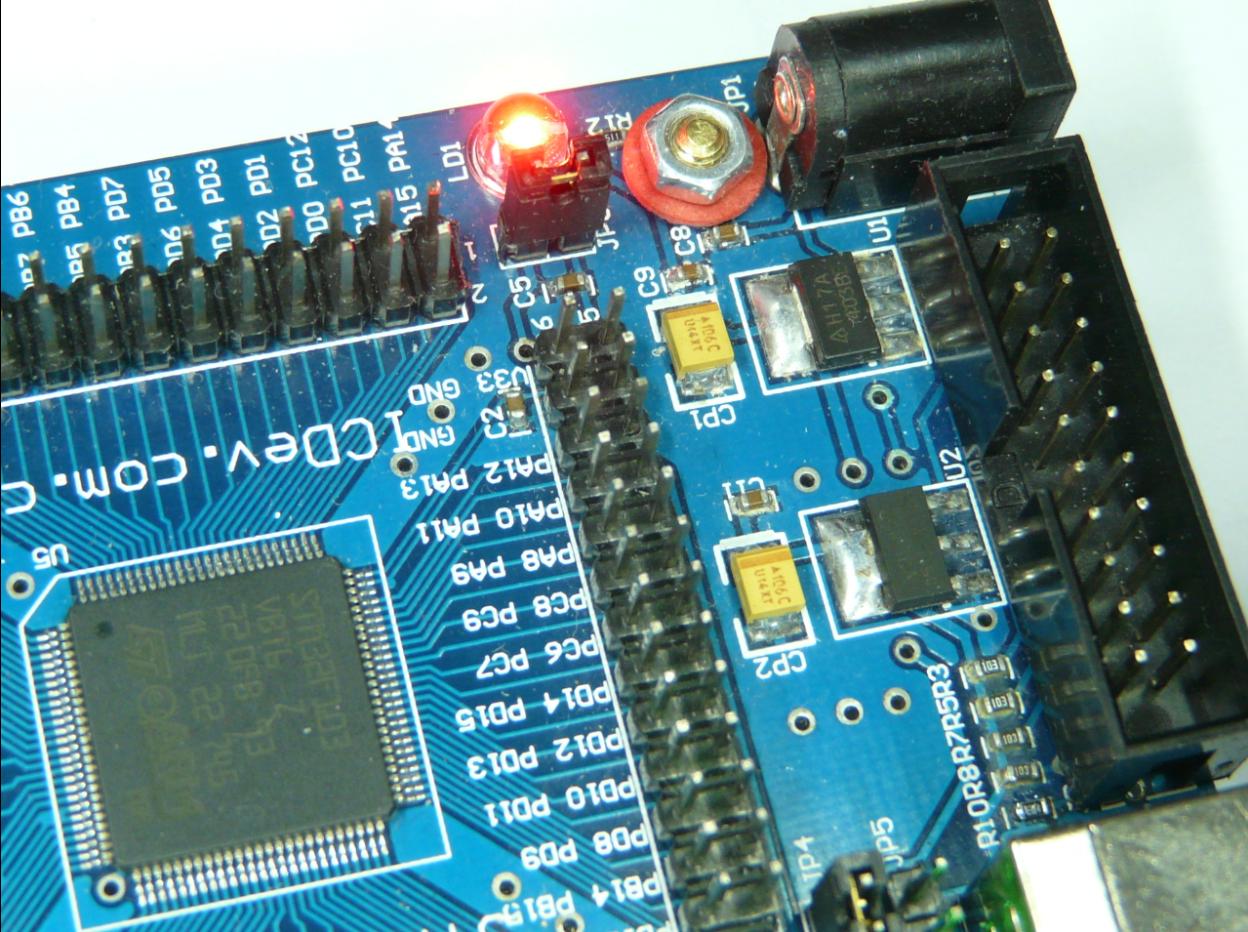

我是由于搞开发手里有现货才直接用上的，其实就用电解电容即可。钽电容的品质仅在高频电路里才能体现出来。我买的实验板上两路电源每路只用了一个10μF的钽电容：

而且杆与杆问题不同，此法只能在一定限度内改善电源质量，不保证大家的杆子这么弄了都好使。而且如果您的杆子没问题，最好连拆都不要拆，否则可能节外生枝。

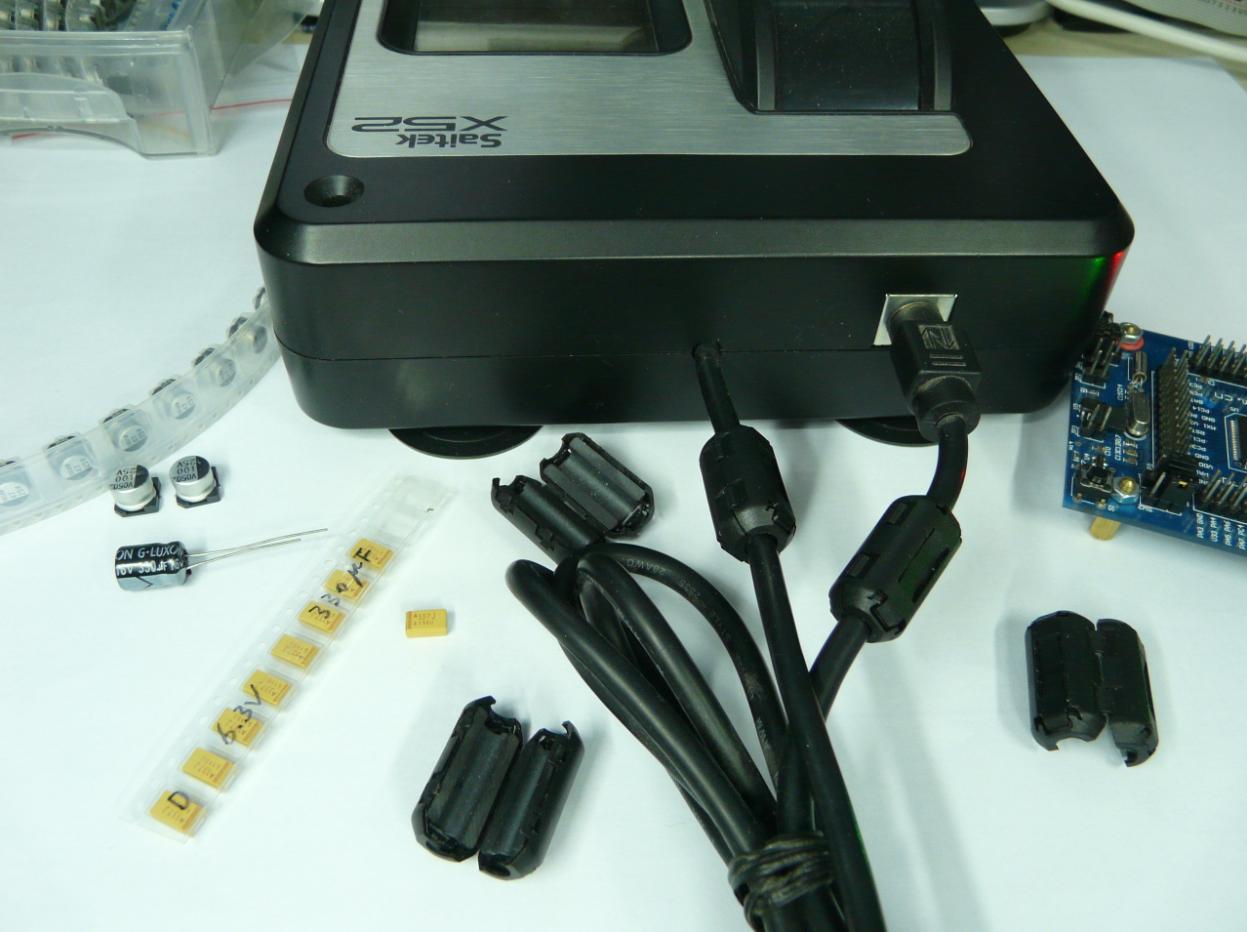

推荐另一个抑制EMI的方法——在USB及两杆之间的电缆上加磁环。这个不用拆杆，扣上就行。

常见磁环规格有6mm和11mm内径的，X52应选择6mm的，刚好扣上，不仔细看还以为是跟电缆注塑在一起的。

RCtech · 发表于 2009-2-22 23:46:06

原帖由 Akar 于 2008-11-23 14:23 发表
不知道楼主的方法能否改善这种抖动？

388，这个或许能改善，但估计无法根除。我估计这些东西没有设计数字滤波算法。

jsxzlifeng · 发表于 2009-3-4 00:07:22

感谢楼主呀找到一些电容了，有空焊上试试

清如水 · 发表于 2009-3-5 05:14:13

我觉得最主要的还是要从抗干扰入手，因为一来引起复位不一定是从RESET脚引进去的，可能和所采用的芯片还有PCB的布局、布线有关系！二来就算你及时复位了，程序从头来但从右手杆的种种迹象来说确实是动态定义零点的，如果复位时右手杆并未在回中位置，那么你复位了芯片也没用，因为已经重新定义零点了，这时杆子照样要偏。
所以，加强抗干扰能力、尽量避免芯片复位才是主要的。比如你说的加电容、加磁环。甚至加一个外接电源的USB-HUB。只有把干扰信号尽量滤除了才可以从用户角度尽量避免杆子偏移。
因为我们控制不了芯片里的程序更不可能去为他重新布块板子。

jsxzlifeng · 发表于 2009-3-8 21:06:24

是呀楼上的说的很对呀很无语Seitek 的工艺呀

RCtech · 发表于 2009-3-9 22:22:40

老和彻底误解了我对复位电路的描述。
对电源滤波是因为怀疑电源波动可能引起复位。加滤波、加瞬态抑制，甚至对复位电路做处理，目的不是让它在不稳定时复位，而是让它除了 Power-On Reset 之外在任何情况下都不出现复位。因此更不存在“及时复位”的情况。

清如水 · 发表于 2009-3-10 21:33:34

看来是彻底的理解错了。呵呵。
回头有机会一起腐败。

RCtech · 发表于 2009-3-11 23:47:34

不知道回头又是啥时候，我到北京都快两年了。

sunivel · 发表于 2009-4-14 23:10:49

感谢分享~~期待着能解决那个偏航的问题~~~呵呵
