偶也开始DIY了，不过是配Track IR的，才弄了个架子

RCtech

手机拍的，相片质量极差，不得不PS一下。

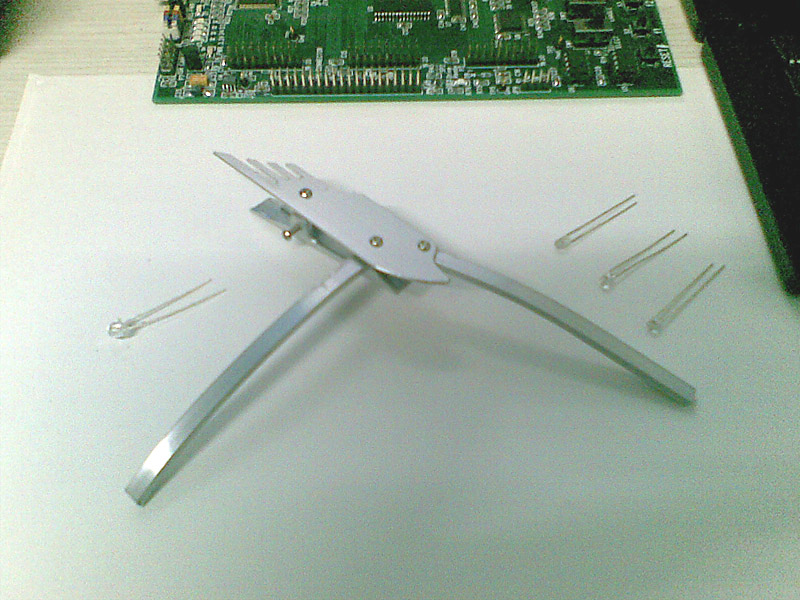

材料是铝合金型材，装潢市场上很容易找到边角余料。工具是钢锯、板锉、电钻之类。
两个金属臂尖端各放一个红外LED，左边的金属臂与主体之间是固定死的，根部明天要加一个侧耳来放置第三个LED。右边的金属臂是活动的，可以旋转向左边靠拢。后面有个自制的夹子，弹簧要明天去找，家里的旧弹簧用完了。

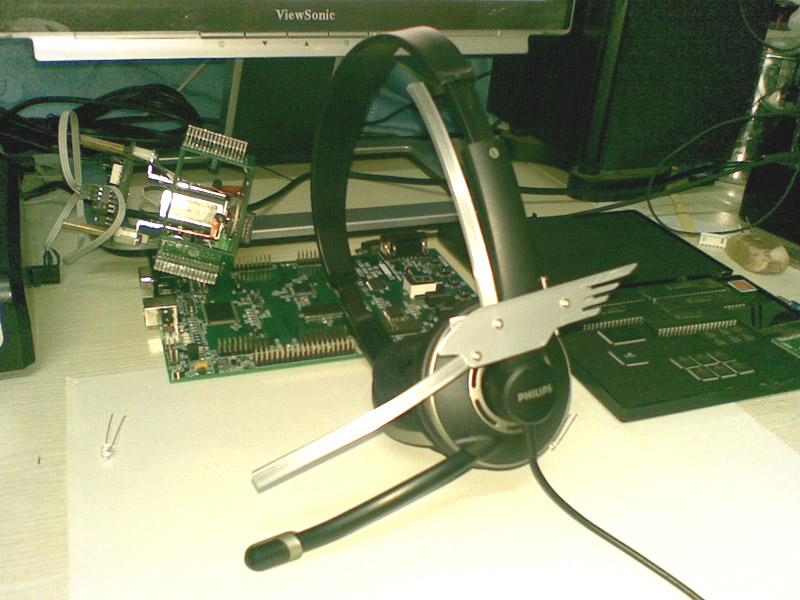

临时夹在Philips SHM7410上面看效果：


我的Track IR 4周三到手。估计在这之前可以把这个clip弄好。

wowo1233

做的很是不错啊

我的那个估计要到5月6号才能到了

lz的trackir在哪里买的，花了多少刀啊？

RCtech

米国官网。
朋友出差去IL，我让寄到宾馆的。他15号回来，由于时差和行程关系，到了这边估计要到16号下午了。我可能17号才能拿到东西。

我还想尝试下别的外形创意。正在想呢。

wowo1233

不错不错,算邮费总共花了多少钱?

RCtech

全是官网价格啊。
一个TIR4我自己的、给朋友带一个TIR4 + Clip Pro绑定 + 一个帽子，邮费29米刀吧。UPS 2nd day邮寄。OR到IL。

我下午去电子市场再买点元件回来。

过一阵子考虑淘个投影仪液晶回来DIY一个1280*1024的头戴显示器。LCD应该是LVDS接口，可能需要搭配原装的驱动板，但苦于VGA信号线太太太太太沉了，没有办法。

wowo1233

唉,我也看上哪个帽子了,价钱还可以,可是邮费到我这里要好几十元,我就没买,冒似ebay上还是哪的就没有卖那个帽子的了，RCtech要是知道哪有卖的话告诉我一下啊~~

RCtech

monkey53001 别买那帽子。大老远从米国买回来会发现上面标着Made in China。

wowo1233

哈哈，说不好这个trackir也是呢monkey65001

flanker2730

很好

等有钱了，再买吧

现在INSKY在团购TRACK IR4 PRO,Clip Pro,x52 PRO。。。。。。。

我们加油。。。。。。。。。。

RCtech

虽说呆湾是China的一部分，但是我估计TIR上面会标着Made in Taiwan。
但好歹这个有点技术含量，那个帽子……我实在想不出来拿10个美刀买一顶国产帽子的理由。业外人士甚至以为是从哪个地摊上淘腾来的，NP那个标志你在大街上拉1000个人去问都难找到一个能认出来的。monkey86001

RCtech

支持咱们团购除了Clip Pro和Visor之外的任何东东。那两件东东是喝血。其实TrackIR本身的成本也非常低。
估计一下里面的东东成本多高：
滤镜                 技术成熟的薄塑料片子，充其量几角钱RMB/件
多个红外照明LED          到处可以买到，最多3元RMB / 组
摄相头芯             这个要求质量比较高，CMOS感光、光学镜头的60RMB以内，针孔的40几块；ccd的更贵些
处理器               TI的定点DSP芯片即可处理这样的图象信息，其实算法并不复杂。一片50RMB的DSP可以搞定。
USB接口芯片         Cypress有大量型号可以选择，其它公司也有无数成熟方案，NP选好后做掩膜平均成本能做到5元RMB以内

    现在数码产品只要有量，其成本低得让人吃惊。为什么功能巨牛的HI-Phone能卖到千元以内？就是它绕过了国外高额的人力资源开销。既然集成了MEMS和电容式触摸技术的手机成本能做到几百元，那TrackIR这种低技术含量的产品成本之低就不难想象了。要知道空间坐标解算技术对于有基本图象处理能力和空间几何基础的程序开发员来说是多么简单，其工作量仅仅是实现手写识别算法的几十分之一不到。

wowo1233

非常想问一下RCtech,在np网站上那个
trackir dots说是给trackir 3用，要是买来了，能用到trackir 4上吗，感觉要是用这个代替clip会舒服很多啊



dots :: $ 6
Each sheet includes twenty 1/3 inch (7.5 mm) diameter dots and six 1/2 by 1/2 inch squares. When you order a TrackIR 3 series system, one sheet is included in the box. When you order targets separately, two sheets are included and cost 6 dollars total.

Extra dots are useful for attaching to other items like glasses, hats, microphone booms or even your forehead. They do tend to get used up so ordering some extra is always a good idea.

RCtech

没去细看。但是观察TrackIR的包装单会发现里面已经附了一个夹在帽子上的Clip。

    我不想用反射式的是因为据用过的朋友说TrackIR给反射片提供照明的IR LED工作时间久了会导致发热严重。这也是我现在DIY这个active IR Clip的原因。

    今天去市场买到了1206封装的贴片红外LED，很贵，一只要两块钱。我决定用它，因为角度很宽。两个串联起来亮度提高一倍。但我估计一个的亮度都足够了。

RCtech

果然高效！
我用330Ω限流电阻，5V供电时电流刚好达到11mA，也就是电功率55mW。亮度非常高，肉眼都能看到灯芯微红。
1206封装机械尺寸为3.0×1.5×1.3mm，发射的红外线在其正前方超过180度的半球内都可见，也就是说从侧面靠后都能看见发光。而其亮度开始衰减是发生在偏离中轴线约70度的位置。

wowo1233

ok,谢谢回复~
